Civen Metal Material (Shanghai) Co., Ltd. er en af de førende producenter og leverandører af 25μm høj-præcisions ra kobberfolie i Kina. Velkommen til at købe bulk holdbar 25 μm høj-præcision kobberfolie fremstillet i Kina her fra vores fabrik. Hvis du har spørgsmål om samarbejde, er du velkommen til at sende os en e-mail.

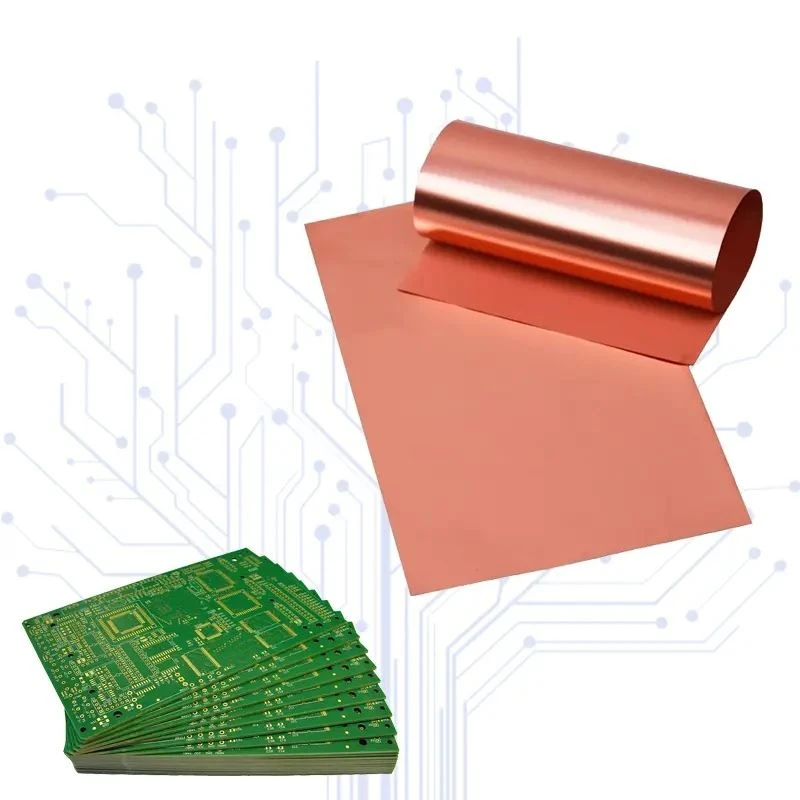

25 um valset-glødet kobberfolie konstrueret til kredsløb med høj-densitet og dynamiske flex-applikationer. Bearbejdet gennem multi-koldvalsning og kontrolleret atmosfæreudglødning leverer den ensartet krystalorientering, høj forlængelse og lav overfladeruhed. Den fungerer som en primær leder for fleksible printkort (FPC'er), batteristrømaftagere og afskærmningsfilm, hvor tykkelsespræcision og mekanisk træthedsmodstand er påkrævet.
Nøglemateriale
Grundmateriale: High-purity electrolytic copper (>= 99.99% Cu, C11000 / C10200-serien).
Krystallografisk struktur:Kontrolleret retningsbestemt omkrystallisationstekstur med optimeret kornstørrelse (5 - 15 um) til gentagen bøjning uden mikro-revner.
Overfladetilstand:Som-valset eller elektro-kemisk passiveret for at forbedre skrælningsstyrken med polyimid (PI) eller PET-substrater.
Ydelsesfunktioner
Tykkelse konsistens:Opretholdt inden for +/- 0.8 um over spolebredden for at sikre stabil impedans i højfrekvente linjer.
Træthedsudholdenhed:Tåler over 200.000 MIT-foldningscyklusser ved en bøjningsradius på 0,8 mm.
Mekanisk profil:Trækstyrke på 350 - 450 MPa med 15 % - 30 % forlængelse afhængigt af temperament.
Ætsningsensartethed:Fin-kornstruktur muliggør rene, lodrette sidevægge ned til en linjebredde/mellemrum på 20 um (L/S).
Tekniske specifikationer
|
Parameter |
Typisk værdi |
Testmetode / Standard |
|
Nominel tykkelse |
25 um |
Mikrometer / Beta-strålemåler |
|
Tykkelsestolerance |
+/- 0.8 um |
IPC-TM-650 2.2.18 |
|
Tæthed |
8,96 g/cm3 |
ASTM B193 |
|
Trækstyrke |
380 MPa (udglødet) |
IPC-TM-650 2.4.18.1 |
|
Forlængelse |
22% |
IPC-TM-650 2.4.18.1 |
|
Overfladeruhed (Rz) |
<= 1.2 um (Matte side) |
ISO 4287 |
|
Elektrisk resistivitet |
<= 0.01724 ohm*mm2/m (20 deg C) |
ASTM B193 |
|
Standard bredde |
100 mm - 620 mm (kan opdeles) |
Optisk kantsensor |
Produktion & Kvalitetskontrol
Smeltning og støbning:Vakuuminduktionssmeltning (VIM) og kontinuerlig vertikal støbning for at eliminere gasindeslutninger og mikro-hulrum.
Koldvalsning:Multi-klyngemøller udstyret med automatisk gauge control (AGC) og online røntgenstråletykkelsesmåling{{1}.
Udglødning:Kontinuerlig horisontal ovn, der arbejder under en 95 % N2 / 5 % H2 reducerende atmosfære.
Inspektion:100 % scanning af optisk overfladedefekt, destruktiv træktest pr. batch og kontrol af fire-punktsondes resistivitet.
Ansøgninger
FPC'er med høj-densitet:Flerlags fleksible kredsløb til mobile enheder, LiDAR til biler og rumfartshardware.
Batteristrømsamlere:Ultra-tynde folier til høj-pungceller og solid-batteriprototyper.
Elektromagnetisk afskærmning:Ledende film til medicinsk billeddannelse og 5G-basestationsmoduler.
Præcisionssensorer:Trækmålere og fleksible varmeelementer.
Tilpasning og OEM-forsyning
Breddeskæring
Præcisionsskæring ned til 10 mm med grat-frie kanter.
Overfladebehandling
Valgfri mikro-opruning eller silanpassivering for forbedret klæbende limning.
Temperamentjustering
Bløde, halv-hårde eller hårde temperamenter skræddersyet via tilpassede udglødningsplaner.
Kernekompatibilitet
Viklet på 3-tommer eller 6-tommer plast/metalkerner.
Emballage og levering
Indvendig emballage:Suspenderet rulle pakket ind i VCI anti-korrosionsfilm, vakuum-forseglet i fugt-barriereposer med silicagel-tørremiddel.
Ydre emballage:Kraftige-trækasser med stødabsorberende-skumindsatser.
Sporbarhed:Hver hovedrulle har en laser-ætset stregkode, der er knyttet til dens digitale mølletestcertifikat (MTC).
Hvorfor CIVEN Metal
I-Husmetallurgi:Vertikal integration fra smeltning og valsning til præcisionsskæring, der sikrer direkte kontrol over råmaterialets renhed.
Processtabilitet:Statistisk proceskontrol (SPC) begrænser parti-til-partiafvigelse til inden for +/- 2%.
Teknisk support:Direkte konsultation med materialeingeniører for at matche folietempereringer med kundens laminerings- og ætsningsparametre.
Eksportlogistik:Certificerede farlige-fri kasseprotokoller, der er optimeret til global luft- og søfragt.
